产品概述

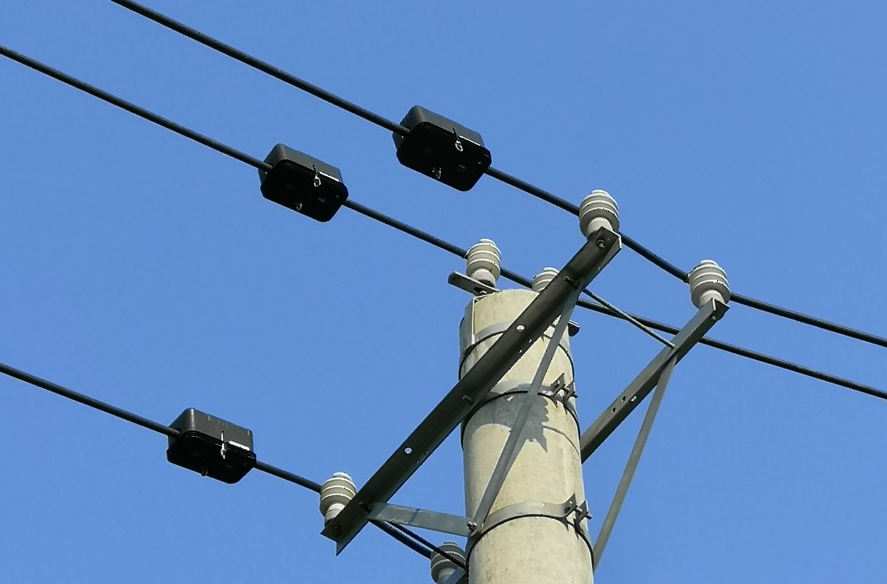

配网隐患预警及精确定位装置基于分布式行波测量技术研发，可快速判断故障区段、精准定位故障点位置，大幅缩短故障寻测时间，提升配电网供电可靠性。系统由现场监测终端、数据中心和客户端三部分组成，采用带电安装设计，无需停电即可部署，通过故障行波经过相邻终端的时间差计算故障位置，支持短路、接地等常见故障精确定位，广泛适用于 6-20KV 配电网线路的故障预警与快速抢修。配网隐患预警及精确定位装置基于分布式行波测量技术研发，可快速判断故障区段、精准定位故障点位置，大幅缩短故障寻测时间，提升配电网供电可靠性。系统由现场监测终端、数据中心和客户端三部分组成，采用带电安装设计，无需停电即可部署，通过故障行波经过相邻终端的时间差计算故障位置，支持短路、接地等常见故障精确定位，广泛适用于 6-20KV 配电网线路的故障预警与快速抢修。

产品功能

通过行波时差法实现短路、接地等常见故障的精确定位，快速锁定故障点，指导抢修作业

实时监测线路运行状态，对异常电流状态提前预警，防范故障扩大

采用耦合感应取电 + 太阳能混合供电，低启动电流适配轻负荷线路，供电稳定可靠

可辨识短路故障、接地故障、雷击故障，支持接地选线功能，故障类型判断准确

采用 4G 无线网络传输数据，无需中继，数据传输可靠性高，可直接上传至数据中心

产品参数

参数名称	参数信息
故障定位精度	≤150m
故障精确定位准确率	≥90%
隐患预警定位准确率	≥90%
故障区间定位准确性	≥95%
雷击故障辨识准确率	≥90%
接地选线准确率	≥90%
适用电压等级	6~20KV
安装方式	带电安装
通信方式	4G
采样率	工频：≥12.8KHz；行波：≥1MHz
电流测量范围	工频：0~600A；行波：1A-500A
工频电流精度	0-20A：±0.5A；20A-100A：1A；100-600A：1%
供电方式	耦合感应取电 + 太阳能混合供电

研发设计

针对配电网分支多、结构复杂的特点，优化行波时差定位算法，提升多分支线路的故障定位准确率

采用高精度时钟同步技术，终端间同步精度≤1μs，保障行波时间差计算精度，支撑米级定位
