隧道沉降监测系统

立即咨询

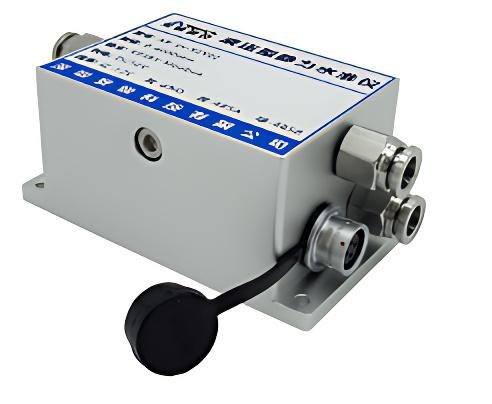

隧道沉降监测系统基于静力水准仪原理，实时监测隧道结构的竖向沉降变形，分辨率达 0.01mm，可精准捕捉微小沉降变化，提前预警结构安全隐患。系统适用于电缆隧道、地下管廊等地下结构的长期沉降监测，数据通过 RS485 总线传输，支持 Modbus 协议对接监控平台，为隧道结构安全评估、地质灾害预警提供精准数据支撑。

高精度沉降监测

测量精度达 0.5MM±0.05%，分辨率 0.01mm，精准捕捉隧道微小沉降变形

温度自动补偿

内置温度传感器，自动修正温度变化带来的测量误差，保障数据准确性

多设备串联组网

多台静力水准仪可串联组网，实现隧道全线多点同步监测，整体呈现沉降趋势

低功耗稳定运行

典型工作电流仅 16mA@12V，适合长期无人值守场景，数据稳定可靠

多接口适配

支持 RS485 通讯、Modbus 协议，可无缝对接隧道综合监控平台

产品参数

产品型号

量程

1000mm，其它量程可定制

分辨率

0.01mm

测量精度

0.5MM±0.05%

采样频率

每分钟 1 次

温度补偿

内置温度传感器

通讯接口

RS485，Modbus 协议

线缆接口

4 芯线缆 / 2 芯线缆

水管 / 气管接口

水管外径 10mm 快装接头；气管外径 8mm 快装接头

工作电压

DC12V

工作电流

典型值 16mA@12V

工作温度

-45℃～85℃

防护等级

IP68

外壳材质

铝合金氧化

安装方式

M4 螺丝安装 / 胶粘安装

研发设计

基于静力水准仪原理实现沉降监测，分辨率可达 0.01mm，测量精度达 0.5mm±0.05%，内置温度传感器自动修正温漂误差，可精准捕捉隧道结构的微小沉降变形，隐患识别灵敏度高。

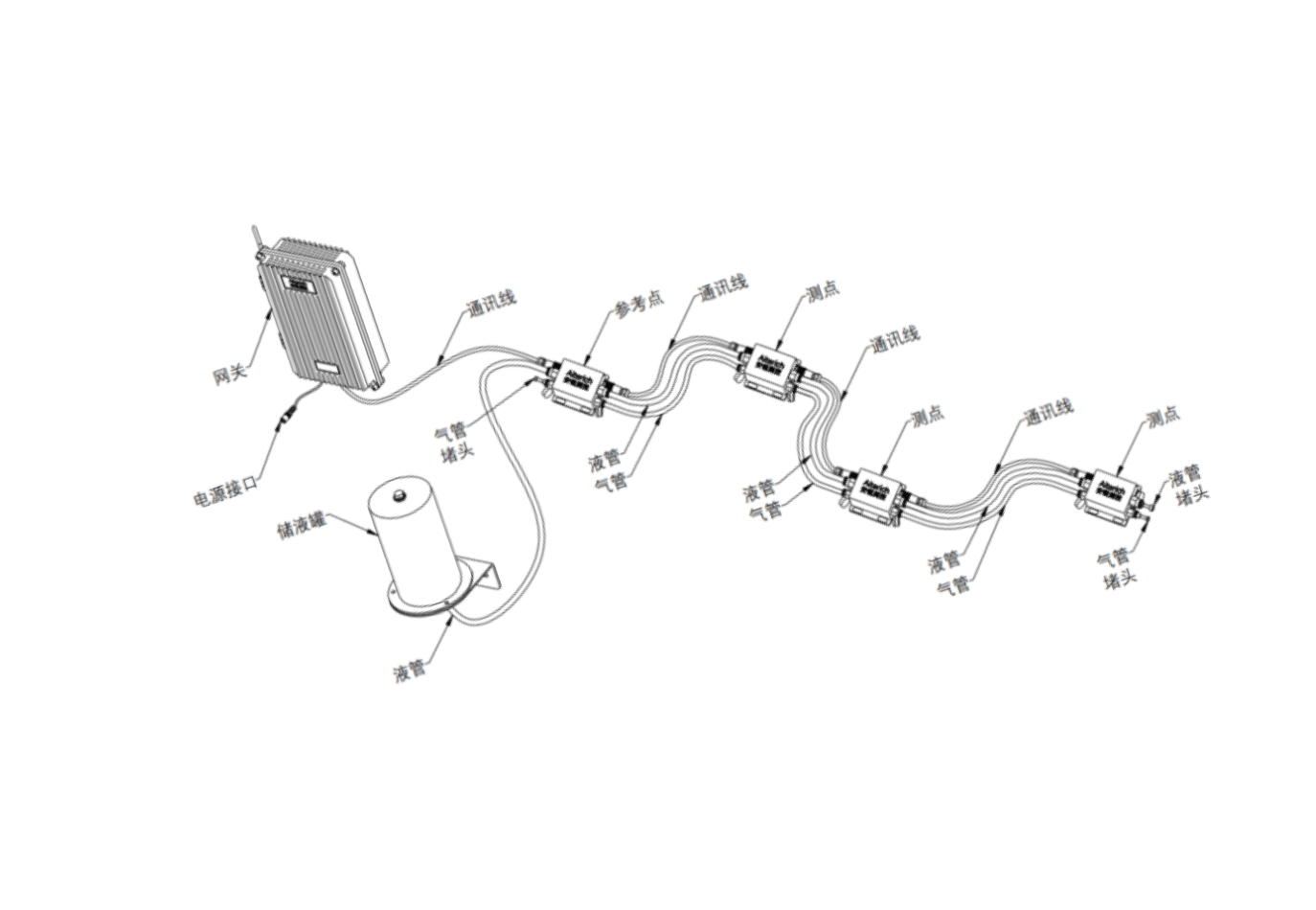

多台设备可通过连通管路串联组网，实现隧道全线多点同步监测，安装支持螺丝固定与胶粘两种方式，IP68 高防护等级可适应隧道潮湿、积水的恶劣环境，长期运行稳定性强。

可长期跟踪隧道沉降速率与累计沉降量，提前预警地质沉降、结构变形等安全风险，为隧道结构安全评估、周边施工防护提供核心数据支撑，防范结构性安全事故。
