山西电力公司应用特力康科技架空输电线路微型杆塔倾斜监测装置

发布时间：2026-10-10

项目背景

山西省作为我国重要的能源基地，煤炭资源丰富，但长期大规模开采也带来了大面积采空区与地质沉陷问题。许多高压输电线路杆塔位于采空区边缘或地质不稳定区域，受地表沉降、土体位移、雨水冲刷及大风等影响，杆塔基础易发生不均匀沉降和倾斜。

一旦杆塔倾斜超限，轻则造成线路绝缘距离不足、金具磨损，重则引发倒塔断线事故，严重威胁电网安全稳定运行。

传统杆塔巡检主要依靠人工周期性目测或全站仪测量，不仅效率低、劳动强度大，而且难以实现对采空区杆塔状态的全天候实时掌控。

尤其在汛期、冻融交替期和采掘活动频繁期，杆塔倾斜变化往往具有突发性和隐蔽性，人工巡检存在明显盲区。

为此，山西电力公司引入特力康科技自主研发的架空输电线路微型杆塔倾斜监测装置（产品型号：TLKS-PMG-QX），在多个采空区及地质灾害易发区段进行试点部署，构建杆塔倾斜在线监测网络。


解决方案

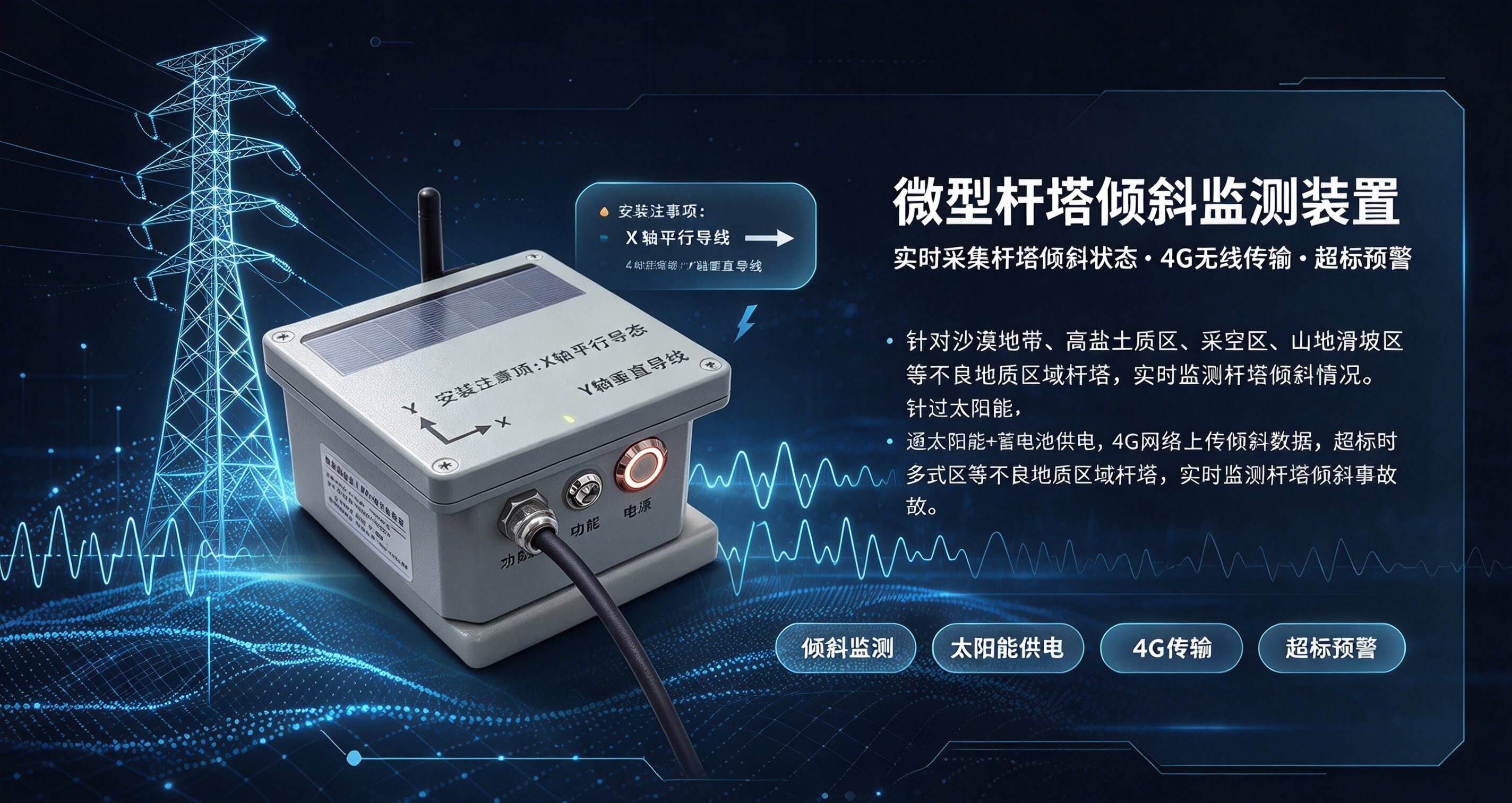

特力康科技针对山西地区输电线路杆塔分布特点和地质条件，定制化部署了架空输电线路微型杆塔倾斜监测装置。该装置由微型数据采集终端、太阳能供电单元及无线通信等模块组成，可对杆塔顺线路方向和横线路方向的倾斜角度进行实时采集。

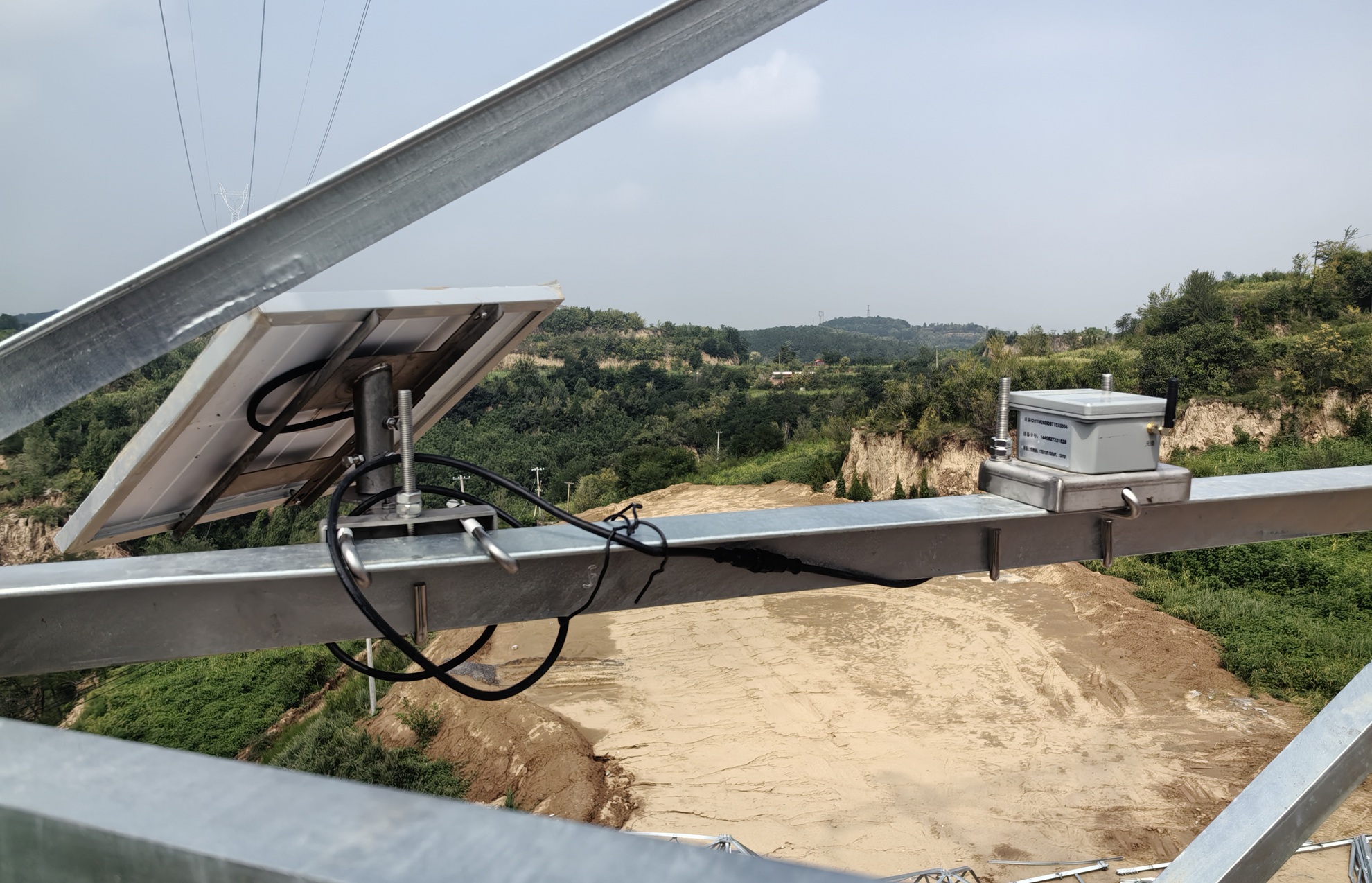

装置安装于杆塔塔身主材或横担位置，通过内置高灵敏度MEMS倾角传感器，实时感知杆塔倾斜变化，数据采集间隔可根据需要灵活设置。

采集到的倾斜数据通过4G/北斗等通信方式上传至特力康智能运检管理平台，运维人员可在PC端或移动端随时查看杆塔倾斜状态、历史趋势及报警信息。

系统具备多级预警机制，当倾斜角度超过预设阈值或单位时间内倾斜速率异常时，平台自动推送告警信息，提醒运维人员及时现场核查处置，实现从“被动抢修”向“主动预防”的转变。


应用成效

自特力康科技架空输电线路微型杆塔倾斜监测装置在山西电力公司相关线路投运以来，系统运行稳定，数据采集准确可靠。通过该系统的部署，山西电力公司实现了对重点区段杆塔倾斜状态的24小时在线监控，大幅减少了人工巡检频次和成本，提升了线路运行安全水平。

同时，监测数据为后续杆塔基础加固、线路改迁等治理措施提供了科学依据，推动了输电线路运维管理的数字化、智能化升级。
