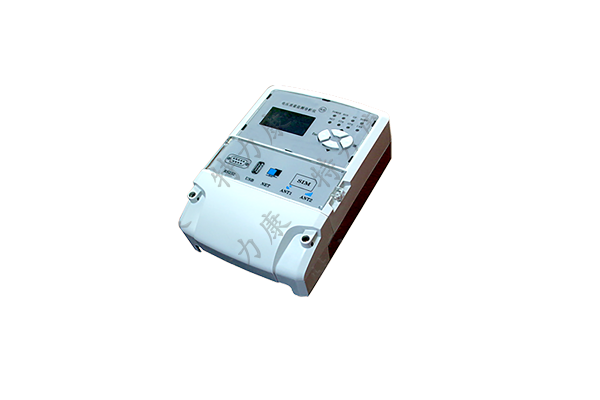

电压在线监测装置(电压监测仪)
产品名称:电压在线监测装置(电压监测仪)
产品型号:TLKS-PLVD
产品备注:推荐新产品-电压在线监测装置
产品类别:配网电压监测治理系列
一、产品概述
随着用电水平的日益提高,用电设备的种类繁多,非线性设备的广泛使用,电网遭到相当程度的谐波污染,这已引起电力部门的高度重视。随着我国通信技术的不断发展,电压监测仪的技术也在不断进步。为适应广域通信的需求,我公司在第一代具有电压畸变率测量的电压监测仪基础上,开发研制了新一代具有GPRS/GSM/RS485通讯模块的电压在线监测装置,解决了电压在线监测装置的远程通信问题,并对测量原理进行了更加科学的调整与改进,以此来提高技术性能,适应电力部门对电压质量监测、管理的需要。新一代电压监测仪与第一代相比,操作更加方便,数据更加完善,将成为电力部门监测各级电网电能质量的有力工具。
二、工作原理
电压在线监测装置主要由电压监测仪、GPRS数据服务器和客户端上位机数据管理系统等组成的一个电压监测网络系统,它利用GPRS网络无线数据采集器把现场数据发送或接收到远程的GPRS数据服务器上,通过INTERNET网络把这些数据发送到远程电力部门的客户端上位机管理系统上,实现对现场仪表数据的远程无线采集和监控。
三、主要功能
1,实时测量交流电压有效值,按照设定统计交流电压值超上限的时间、超下限的时间、总运行时间、停电时间及停电次数,计算电压合格率、电压超上限率、电压超下限率;并做电压超上限、超下限的告警开关量输出;
2,记录日、月最高电压、最低电压及出现的时间(精确到分钟);
3,记录历史90天统计数据及其整点的电压曲线数据;
4,记录历史12个月月统计数据;
5, 仪表记录数据为12个月月数据(本月数据、历史月数据)及90日数据;
6,仪表断电数据保存时间大于1年;
7, 自带后备电源(可充电锂电池),断电后可持续工作6小时;
8,显示部分采用大屏幕128×64液晶显示器,使数据显示更加清晰;
9,低功耗设计,背光60秒自动关断,降低整机功耗;
10,所有菜单采用汉字方式,人机对话更友好,通信状况一目了然;
11,通过输入相应密码,可修改:一次电压值、电压门限值、地址和时间、通信方式项(3G/GPRS/GSM)、系统初始化、主站IP地址/端口/APN。
四、技术参数
工作温度: -40℃~+70℃;
海拔高度:不超过3000m;
环境条件:周围无爆炸危险、无足以损坏绝缘及腐蚀金属的气体、无导电尘埃;
额定电压: AC100V、220V、380V;
额定频率: 50Hz;
电压畸变率:< 5%;
功率损耗:<4VA(GPRS/GSM模块处于待机状态);
电压误差:0.5%;
频率误差:0.5%。
