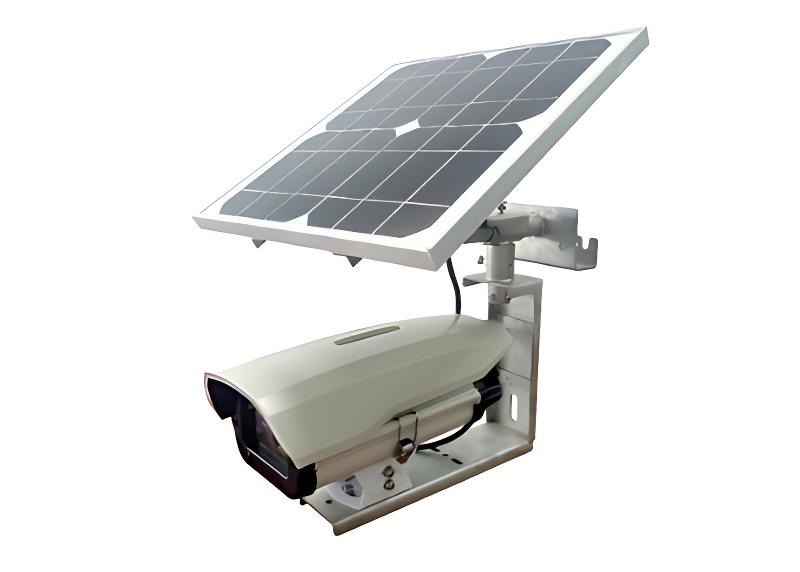

输电线路三跨图像监测装置

产品名称:输电线路三跨图像监测装置

产品型号:TLKS-PMG-100B

产品类别:输电线路在线监测系列

产品备注:推荐新产品-输电线路三跨图像监测装置


一、产品概述


       随着我国城镇化建设进程的加快,各地大规划大建设导致输电线路通道被压缩,输电保护区内的违章建房植树、违章施工作业,突发性和季节性外破等给线路的安全运行构成较大的威胁,有的地方甚至出现杆塔孤岛现象,严重威胁到了电网的安全稳定运行。因此,针对输电线路防外破的工作提上日程,3G无线视频监控的防外破方案由于设备成本高、流量费用高、后期维护费用高,一直无法大规模应用,因此我司开发出一套一体化高清图像监拍装置,每天定时抓拍高清照片或主动抓拍照片,上传到监控中心平台软件,同时手机通过手机微信、APP浏览监控照片,及时分析处理现场情况,排除险情。


二、工作原理


       输电线路三跨图像监测装置,以图片监控为核心,时刻监控输电线路下的安全隐患,并兼顾线路巡检功能,工作人员在监控中心利用电脑、智能手机、4G上网笔记本即可随时随地查看输电线路下有没有违章作业,大量减少巡检人员的工作量。该系统大致可分为:输电线路拍照装置(含控制器、摄像头、太阳能电池板)、4G 网络传输、中心平台、客户端(PC 端和微信平台)。输电线路拍照装置利用前端高清摄像机,监拍输电线路安全隐患高清照片,通过3G无线网络传输到监控中心,监控中心可通过管理平台软件、服务器等设备对前端传输来的图片进行管理、存储、显示等操作;负责部门、负责人可以在电脑、笔记本上安装配套客户端软件,在智能手机上关注微信号,通过Internet 网络和4G 网络对前端进行观看和控制拍照等操作,做到随时随地的监视。


三、主要功能


高清摄像机捕捉输电线路隐患照片;

装置工作异常警示功能;

历史图片查询:从数据库查找历史照片;

GPS定位功能;

具备太阳能充电功能;

锂电池供电提供充足动力;

支持策略拍照,可设定抓拍间隔,与拍照数量,默认配置白天每隔1小时拍1 张,日均拍照10张;

支持TF卡扩展;

现场摄像机和太阳能电池板角度可调。


四、技术参数


名称

技术指标

摄像机

工业级高清摄像头

分辨率

1920x1080

工作温度

-40℃~+70℃

格式

jpg格式

最小拍照间隔

1分钟

通讯要求

支持移动、电信、联通网络,3G/4G数据上传(选配)

防水等级

IP65

待机功耗

≤0.3W

使用寿命

≥5年

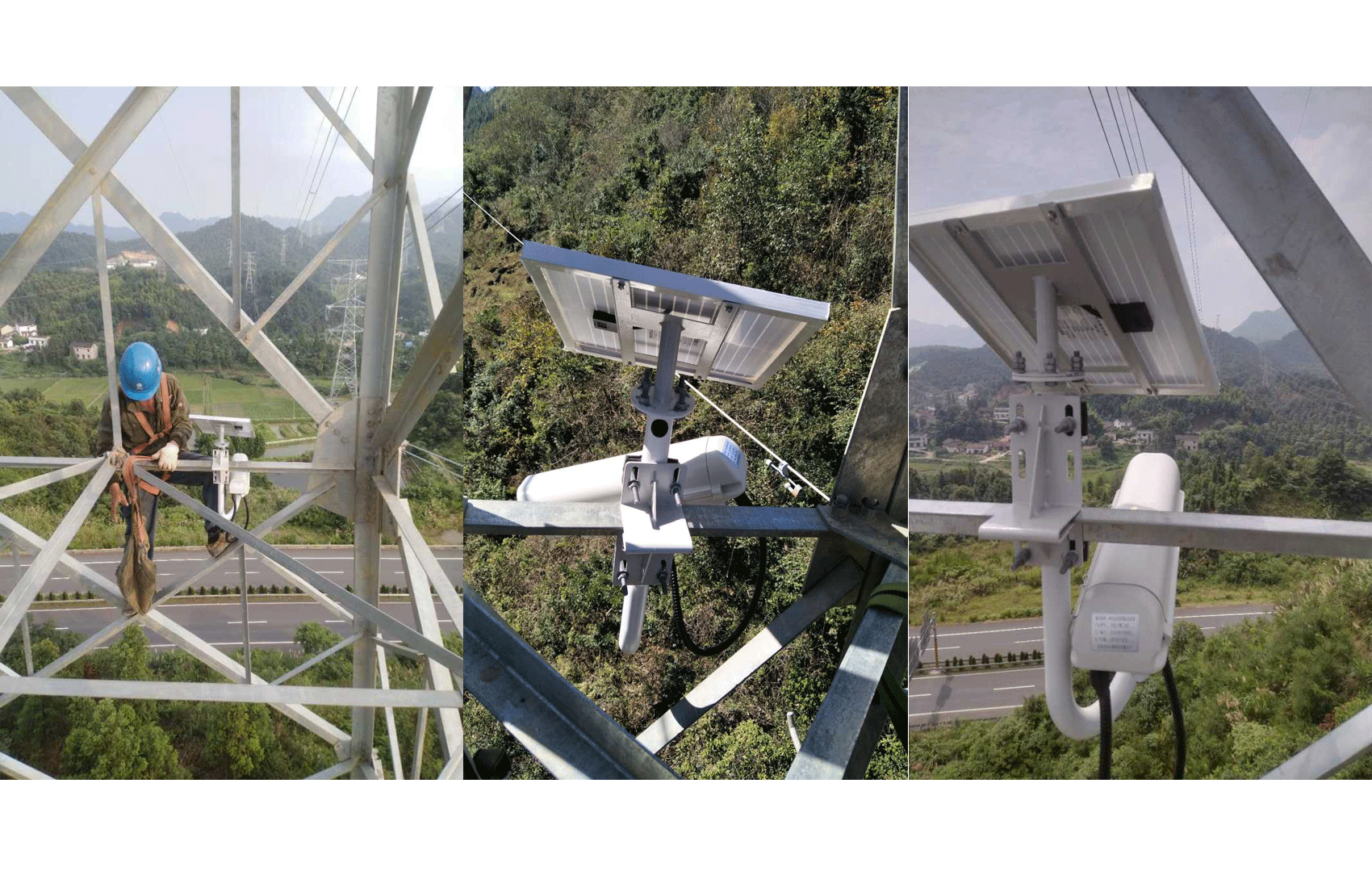

五、工程案例:
