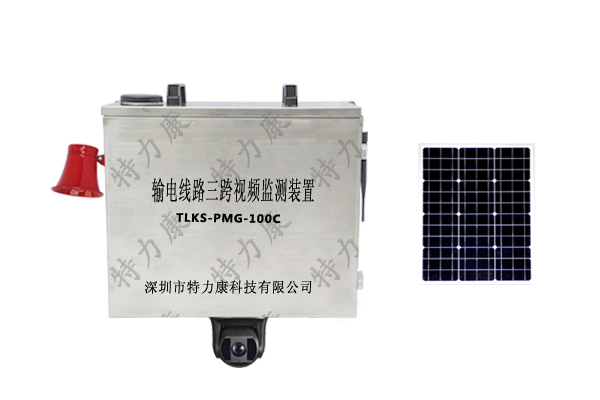

输电线路三跨视频监测装置

产品名称：输电线路三跨视频监测装置

产品型号：TLKS-PMG-100C

产品备注：推荐新产品-输电线路三跨视频监测装置

产品类别：高压输电线路在线监测系列

一，产品概述

电力输电线路“三跨”是指跨越高速铁路、高速公路和重要输电通道的架空输电线路区段。我司设计研发输电线路三跨视频监测装置,是为防止“三跨”发生倒塔、断线、掉串等事故,防止发生因“三跨”导致较大的公共安全和电网安全事件,指导“三跨”设计、建设和运检管理,国家电网公司二O一六年三月提出《架空输电线路“三跨”重大反事故措施》的要求及相应技术规范。

二，工作原理

输电线路三跨视频监测装置通过视频监测主机采集模拟视频信号,然后把视频进行数字化压缩编码,最后利用4G全网通无线网络传输模块将图片、视频以P包的方式发送到视频监控服务器。监控服务器和监控客户端分别在装有远程监控服务端软件和客户端软件的PC机上,它们都连接在互连网络上,由于视频监测主机没有固定的P地址,所以客户端主动去浏览监控图像和设置监控参数都是通过服务器来中转的。监控中心通过图像监控客户端实时浏览观测各监控点的现场情况,维护监控人员通过从现场发送来的视频、图片数据进行分析比对,如出现异常的预警信息,即立刻做出相应的应急处理,以确保高压线路的安全。

三，产品功能

1、支持《电网视频监控系统及接口》企业接口B的要求,支持接入内网统一视频平台;

2、支持动态调整分辨率与帧率,并根据网络情况实现动态调整并回传

3、支持夜视功能,满足夜间监控需要,夜视是否开启可通过远程控制,需与统一视频平台做接口对接;

4、支持前端24小时连续录像功能,录像采用循环覆盖方式(即存储空间录满后,自动覆盖早期录像文件)存储容量可满足5天以上历史录像要求

5、支持录像检索与调阅,主站系统可检索与调用前端不同时段录像

6、支持云台控制功能,云台支持上、下、左、右移动及步长、速度等控制;镜头支持变倍调节控制;

7、支持NTP协议校时

四，技术参数

1、1/3逐行扫描cCD,18倍光学变倍

2、超低照度,最低可达0.01|UX

3、百万像素高清视频输出:≥1920×1080p

4、视频信号符合 SMPTE-292M标准,最大传输速率:1.485Gbps

5、符合 Hdcctv1.0标准

6，支持图像镜像、图像冻结

7、支持框选放大、智能罗盘显示功能

8、多种宽动态模式可选,宽动态范围可达128X

9、支持断电重启恢复到特定预置位

10、同时具备硬件拔码地址和软地址,便于产品的安装调试

11、支持软硬波特率调节

12、支持快捷视频格式匹配,解决误操作带来的前后端视频不匹配问题

13、具有浪涌保护和防雷击保护,浪涌电压可达4KV
