输电线路状态在线监测平台管理系统

产品名称：输电线路状态在线监测平台管理系统
产品型号：TLKS-PMG-PMS
产品备注：推荐新产品-输电线路状态在线监测平台管理系统
产品类别：输电线路在线监测系列

一、综合概述

输电线路在线监测系统的建设应遵循先进、实用、经济、高效的原则，要采用准确的监测分析方法和实用的数学模型，在灾害发生前及时给出预警信息。监控主站由接收模块、分析处理模块和显示模块组成。可采用外网专线接入，包括前置机、数据库及图形界面软件等功能。软件主要包括服务器软件、数据分析软件及浏览软件。接收模块、分析处理模块和显示模块在指定位置进行部署，数据接收模块接收由GPRS/CDMA/3G经公网传输过来的数据。

1、平台类型

输电线路防外破监控系统管理平台

1.1客户端功能

客户端由监控器和播放器组成,监控器用于实时浏览、管理图像,播放器用于播放存储的图像文件,使用监控器软件登录图像服务器站点,能够实现多画面图像浏览监控,同时提供多站点(服务器)登录、图像参数控制、PTZ控制、逻辑分组和分组轮跳等功能

1.2客户端软件特点

精心设计人性化用户界面,操作方便、舒适

多站点登录、连接

多画面浏览,不同规格画面监控,全屏多窗口、单窗口模式

用户自定义镜头分组,分组轮跳浏览,可设定轮跳时间

支持断线重连,可以设置最大网络延迟

支持对图像编码器参数的远程控制

支持对图像编码器端摄像机云台PTZ的远程控制

支持事件提示、报警输出。

输电线路防外破监控系统管理平台

二、系统原理

输电线路防外破监控系统管理平台,采用BS架构,客户端为网页访问的形式,不需额外安装软件,以图片监控为核心,时刻关注输电线路下的安全隐患,并兼顾线路巡检功能。工作人员在监控中心利用电脑,或在野外利用智能手机、4G上网笔记本即可随时随地查看输电线路下有没有违章作业,大量减少巡检人员的工作量。输电线路防外破监控系统管理平台主机将工业高清摄像头图像数据等线路数据,经过数字化、压缩编码后,通过4G/GPRS/CDMA无线网络、电力专网送到监控中心,在监控中心上对图像信号进行解码,即可看到摄像头拍摄的现场图像画面直观显示在屏幕上。

三、输电线路数据类监测系统

3.1数据类型

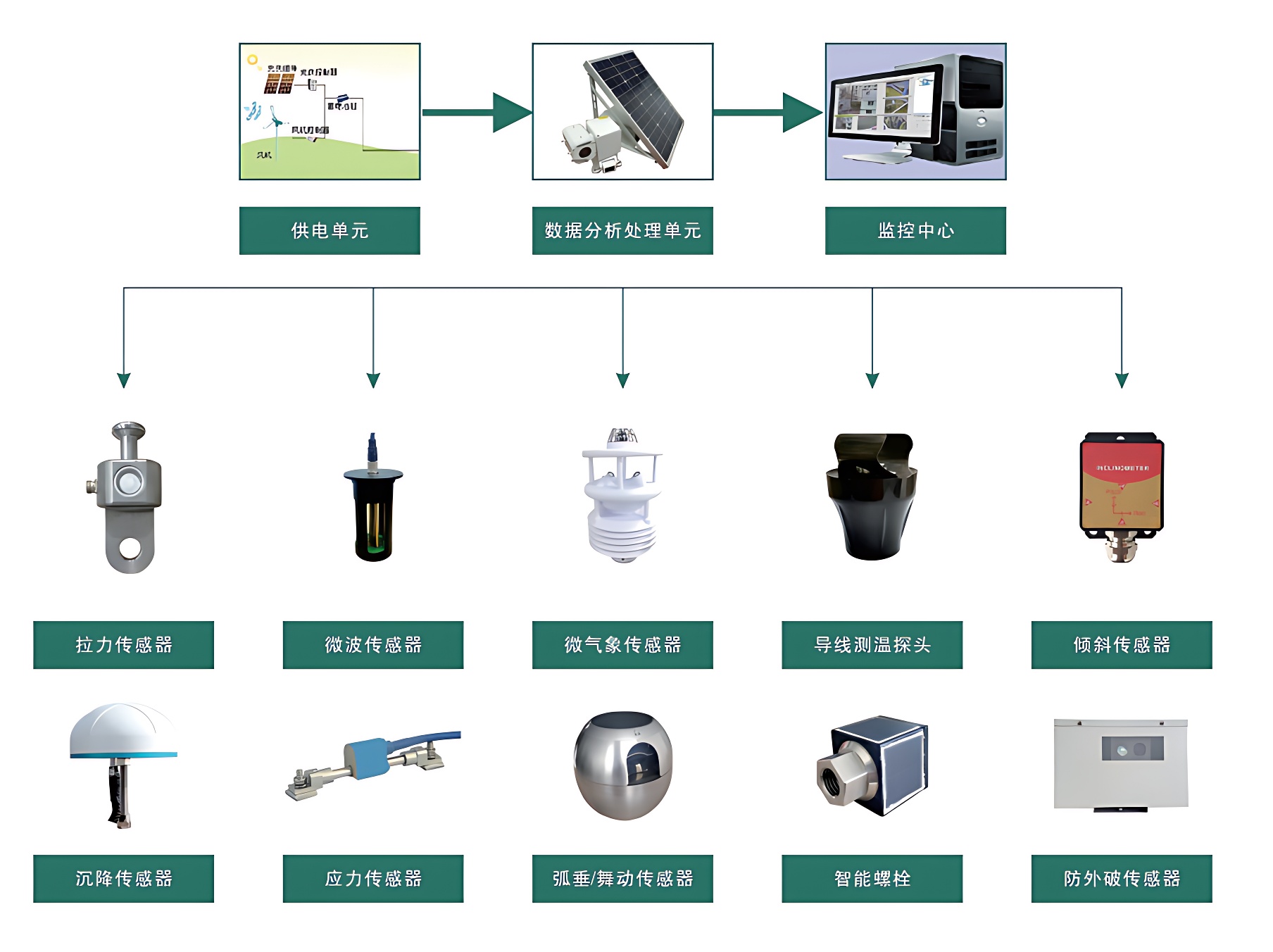

图像、舞动、线温、倾角、覆冰、气象、弧垂数据等数据

3.2系统功能

图片展示、数据展示、用户管理、设备管理、报警管理、电子地图、图表管理、平台接入、存贮管理。
